Chapter 1. Computer Abstractions and Technology

ㆍPerformance(성능)의 정의를 이해

1.1 - Introduction

1.2 - 8 Great Ideas in Computer Architecture

1.3 - Below Your Program

1.4 - Under the Covers

1.5 - Technologies for Building Processors and Memory

1.6 - Performance

1.7 - The Power Wall

1.8 - The Sea Change: The Switch from Uniprocessors to Multiprocessors

1.9 - Real Stuff: Benchmarking the Intel Core i7

1.10 - Fallacies and Pitfalls

1.11 - Concluding Remarks

(목차를 블록 선택 후, Ctrl+F로 탐색 가능 - 브라우저에 따라 다를 수 있음)



---

<1.1 - Introduction>







컴퓨터의 발전



＊컴퓨터 기술의 진전

　ㆍMoore의 법칙(반도체 집적회로의 성능이 2년마다 2배로 증가한다)

＊새로운 응용 프로그램들이 실현 가능해짐

　ㆍ자동차 내부의 컴퓨터

　ㆍ스마트폰

　ㆍ인간 게놈 프로젝트

　ㆍWWW(World Wide Web), 웹 및 네트워크

　ㆍ검색 엔진

＊모든 것이 컴퓨터화 되고 있음

　ㆍIoT 등.. 냉장고, 커피포트, ...







Moore's Law



1965년, Intel의 공동 설립자인 Gordon Moore가 제시한 것으로,

반도체 집적회로의 성능이 24개월(2년)마다 2배로 증가한다는 법칙.

(경험적인 관찰에 바탕을 두고서 한 말)

(2010년부터 점차 따라잡지 못하고 있으며 한계를 보인다고 함)

https://ko.wikipedia.org/wiki/%EB%AC%B4%EC%96%B4%EC%9D%98_%EB%B2%95%EC%B9%99

https://en.wikipedia.org/wiki/Moore%27s_law







컴퓨터의 종류



＊개인용 컴퓨터(Personal Computers, PC)

　ㆍ일반적인 용도, 다양한 소프트웨어.

　ㆍ비용/성능이 다양함

＊서버 컴퓨터(Server Computers)

　ㆍ네트워크 기반

　ㆍ높은 수용성(capacity), 성능(performance), 신뢰도(reliability)가 보장되어야 함.

　　그러므로 보통 고가, 대용량, 고성능.

　ㆍ소형 서버부터 빌딩 사이즈의 규모까지 다양함.

＊슈퍼 컴퓨터(Supercomputers)

　ㆍ복잡한 과학적이나 공학적인 계산에 사용.

　ㆍ초고성능이지만, 초고가, 전력소모, 유지비용 등의 비용문제가 있고, 그러므로 제한된 곳에서 사용됨.

＊임베디드 컴퓨터(Embedded Computers)

　ㆍEmbedded, 내장된. 즉, 시스템의 요소로서 구성되어 있음.

　ㆍ제한된 전력,성능,메모리,비용에서 돌아갈 수 있도록 요구됨.

　ㆍ항공 시스템이나 의료 시스템 뿐만 아니라, 스마트폰이나 태블릿 역시 임베디드 시스템이라고 할 수 있음.







잠깐상식, 컴퓨터 용량 단위



ㆍ1 Byte = 8 bits

ㆍKilobyte: 2^10 bytes = 1024 bytes

ㆍMegabyte: 2^20 bytes = 1024*1024 bytes

ㆍGigabyte: 2^30 bytes = 1024^3 bytes

ㆍTerabyte: 2^40 bytes = 1024^4 bytes

ㆍPetabyte: 2^50 bytes = 1024^5 bytes

ㆍExabyte: 2^60 bytes = 1024^6 bytes







PostPC 시대(PC 다음의 시대)

PC보다 스마트폰, 태블릿이 더 많이 팔리고 있으며,

스마트폰의 성장세가 꾸준히 상승 중.



＊개인 모바일기기(Personal Mobile Device, PMD)

　ㆍ배터리 사용

　ㆍ인터넷 사용

　ㆍ수십만~수백만원

　ㆍ스마트폰, 태블릿, 워치, 글라스 등

＊Cloud Computing

　ㆍWarehouse Scale Computers(WSC).

　　컴퓨터를 사는 것이 아닌, 제공 업체에서 원하는 만큼 할당받음.

　ㆍSoftware as a Sevice(SaaS).

　　소프트웨어는 서비스로 제공받을 수도 있음.

　ㆍ기기에서의 실행과 클라우드에서의 실행이 나뉘어지기도 함.

　　복잡한 연산 등은 클라우드에서 행해지고, UI 등 필요한 부분만 클라이언트에서 실행되기도 함.

　ㆍAmazon과 Google 등에서 서비스 중.







Chapter 1에서 어떤 것들을 배울 것인가



＊어떻게 프로그램들이 기계 언어로 번역되어지는가

　ㆍ그리고 하드웨어가 어떤 식으로 이런 명령들을 수행하는가

＊하드웨어/소프트웨어 인터페이스

＊무엇이 프로그램 성능을 결정짓는가

　ㆍ그리고 성능은 어떻게 향상될 수 있는가

＊하드웨어 디자이너는 어떻게 성능을 발전시킬 것인가

＊병렬 프로세싱(parallel processing)이란







Performance(성능)를 이해해보자



＊Algorithm(알고리듬)

　ㆍ수행되는 연산(operation)의 수로 정의됨

＊프로그래밍 언어, 컴파일러, 아키텍처(구조)

　ㆍ연산(operation) 당 수행되는 기계 명령(machine instruction)의 수로 정의됨.

　　operation은 좀 더 추상화된 개념이고,

　　machine instruction은 CPU에서 수행되는 Assembly 수준의 명령처럼 좀 더 기계어 수준이라고 생각.

＊프로세서와 메모리 시스템

　ㆍ명령이 얼마나 빠르게 수행되는가로 정의됨

＊I/O system (OS 포함)

　ㆍInput/Output 작업이 얼마나 빠르게 수행되는가로 정의됨



---

<1.2 - 8 Great Ideas in Computer Architecture>







8 Great Ideas

컴퓨터의 성능향상에 지대한 공헌을 해 옴



ㆍMoore's Law을 위한 디자인

ㆍdesign을 간결화, 단순화하기 위해 추상적 개념(abstraction)를 사용

ㆍ공통되는, 일반적인 부분을 빠르게 할 것

ㆍparallelism을 통한 성능 향상

ㆍpipelining을 통한 성능 향상

ㆍprediction을 통한 성능 향상

ㆍ메모리의 체계

ㆍ여분(redundancy)을 통한 신뢰성(dependability) 향상 - 6장의 RAID와 관련



---

<1.3 - Below Your Program>

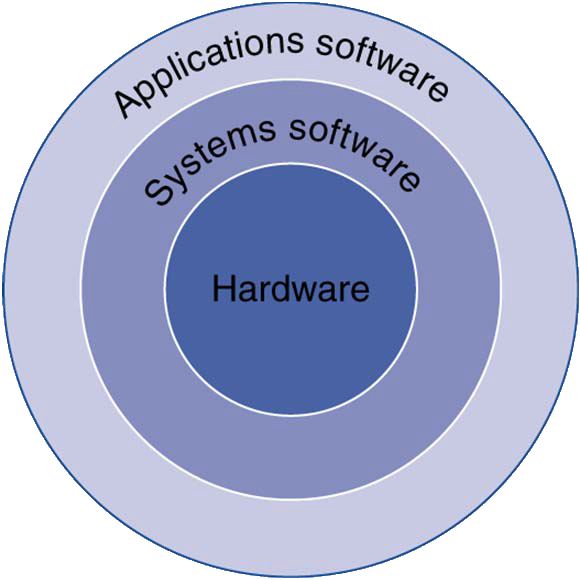

Below Your Program

Program에 대해 좀 더 자세히

ㆁApplication software: 일반적인 유저가 사용하는.

　＊high-level의 언어(C, C++, Java, ...)로 쓰여졌음

ㆁSystem software: 컴파일러나 OS처럼 기본적인.

　＊컴파일러: HLL(High-level Language) 코드를 기계어로 번역

　＊운영체제: 서비스 코드

　　ㆍinput/output을 조절

　　ㆍmemory와 storage를 관리

　　ㆍ작업(task)을 관리(scheduling), 자원을 공유(sharing resources)

ㆁHardware

　＊프로세서, 메모리, I/O controllers







Levels of Program Code

＊High-Level language

　ㆍ좀 더 추상화된 개념. 사람의 입장에서 쓰여지는 언어.

　ㆍ생산성과 이식성을 향상시킴

＊Assembly Language

　ㆍ명령들(instructions)를 나타내는 문자표현(MOV ..., NOP, ...)

＊Hardware representation

　ㆍBinary digits (bits)

　ㆍ명령(instruction)과 data를 뜻함



---

<1.4 - Under the Covers>

컴퓨터 내부로







Components of a Computer

컴퓨터의 구성요소



ㆁ모든 종류의 컴퓨터는 같은 요소들을 갖추고 있다.

　＊PC든, 서버든, 임베디드이든..

ㆁInput/Output을 갖추고 있음

　＊유저-인터페이스 기기

　　ㆍ디스플레이, 키보드, 마우스, ...

　＊저장소(Storage)

　　ㆍ하드디스크, CD/DVD, flash, ...

　＊네트워크 어댑터

　　ㆍ다른 컴퓨터와 통신







Touchscreen



＊PostPC 장치들

＊키보드와 마우스를 대체함

＊Resistive(저항식)과 Capacitive(용량성)의 센서 타입이 있음

　ㆍ대부분의 태블릿, 스마트폰은 Capacitive를 사용

　ㆍCapacitive는 동시에 여러 손가락을 인식하는 멀티 터치를 사용가능







Through the Looking Glass

＊Screen: 시각적 그림 요소(픽셀)

　ㆍ픽셀당 연속되는 프레임 버퍼 메모리의 순서대로 화면에 보여지는 것으로 볼 수도 있음

　　(연속되는 픽셀들의 표현 집합으로 그림과 움직이는 그림을 표현)







Opening the Box

Capacative multitouch LCD Screen / 3.8V 25Wh battery / Computer board / ...

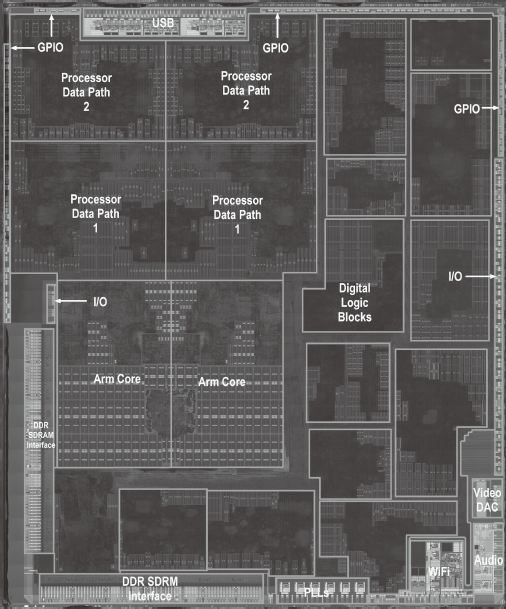

Inside the Processor (CPU)



＊Datapath: 데이터의 작업을 수행

＊Control: datapath 순서, memory, ... 들을 제어

＊Cache memory

　ㆍ데이터에 빠르게 접근하기 위한 작지만 고속의 SRAM 메모리







Abstractions(추상화)

: 복잡한 문제를 단순화하여 쉽게 풀 수 있도록 하는 기법



＊Abstractions는 좀 더 유연할 수 있도록 도와준다.

　ㆍlow-level의 복잡성을 줄여줌

＊Instruction set architecture(ISA, 명령어 집합 구조)

　ㆍ하드웨어/소프트웨어 인터페이스

　　소프트웨어는 instruction으로 구성되어 있고,

　　하드웨어는 이것을 실행. instruction을 통해 데이터를 교환.

＊Application binary interface

　ㆍThe ISA + system software 인터페이스

＊구현

　ㆍ기초적인 세부사항과 인터페이스







Data를 위한 안전한 장소



＊휘발성 메인 메모리(Volatile main memory) - DRAM이 여기에 속함

　ㆍ전원이 꺼지면 명령과 데이터를 손실함

＊비휘발성 보조 메모리(Non-volatile secondary memory)

　ㆍMagnetic disk(Hard-Disk Drive)

　ㆍFlash memory(Solid-State Drive, Flash drive)

　ㆍOptical disk(CD, DVD)







Network



ㆍCommunication, resource sharing, nonlocal access

ㆍLocal area network(LAN): Ethernet

ㆍWide area network(WAN): the Internet

ㆍWireless network: Wifi, bluetooth



---

<1.5 - Technologies for Building Processors and Memory>







기술 트렌드



＊전자 기술은 계속해서 진화하고 있음

　ㆍcapacity(수용력)와 성능(performance)는 증가하고 있음

　ㆍcost(비용)은 감소하고 있음

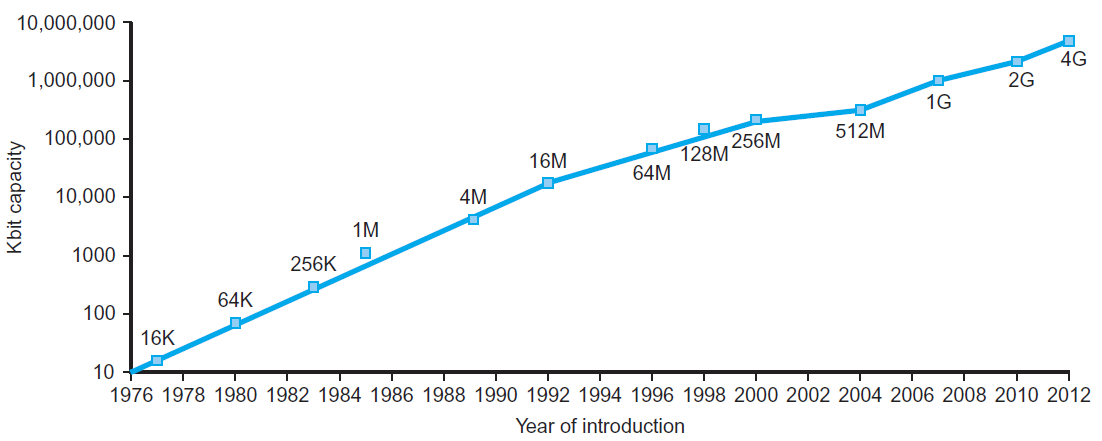

※DRAM의 capacity는 1977년 16KB에서, 2012년 4GB까지 증가 중

년도	기술	preformance/cost (성능/비용)
1951	진공관(vacuum tube)	1
1965	트랜지스터(transister)	35
1975	집적 회로(Intergrated Circuit, IC)	900
1995	Very large scale IC (VLSI)	2,400,000
2013	Ultra large scale IC	250,000,000,000







반도체(Semiconductor) 기술



＊Silicon: 반도체(자유전자가 없어 부도체의 성능을 가지지만, 전자를 이동시키면 전류가 흐르는 도체의 성능을 가질 수 있음)

＊성능을 변화시키기 위해 물질을 추가함(실리콘에 기판을 새겨넣음)

　ㆍConductors(도체)

　ㆍInsulators(부도체=절연체)

　ㆍSwitch

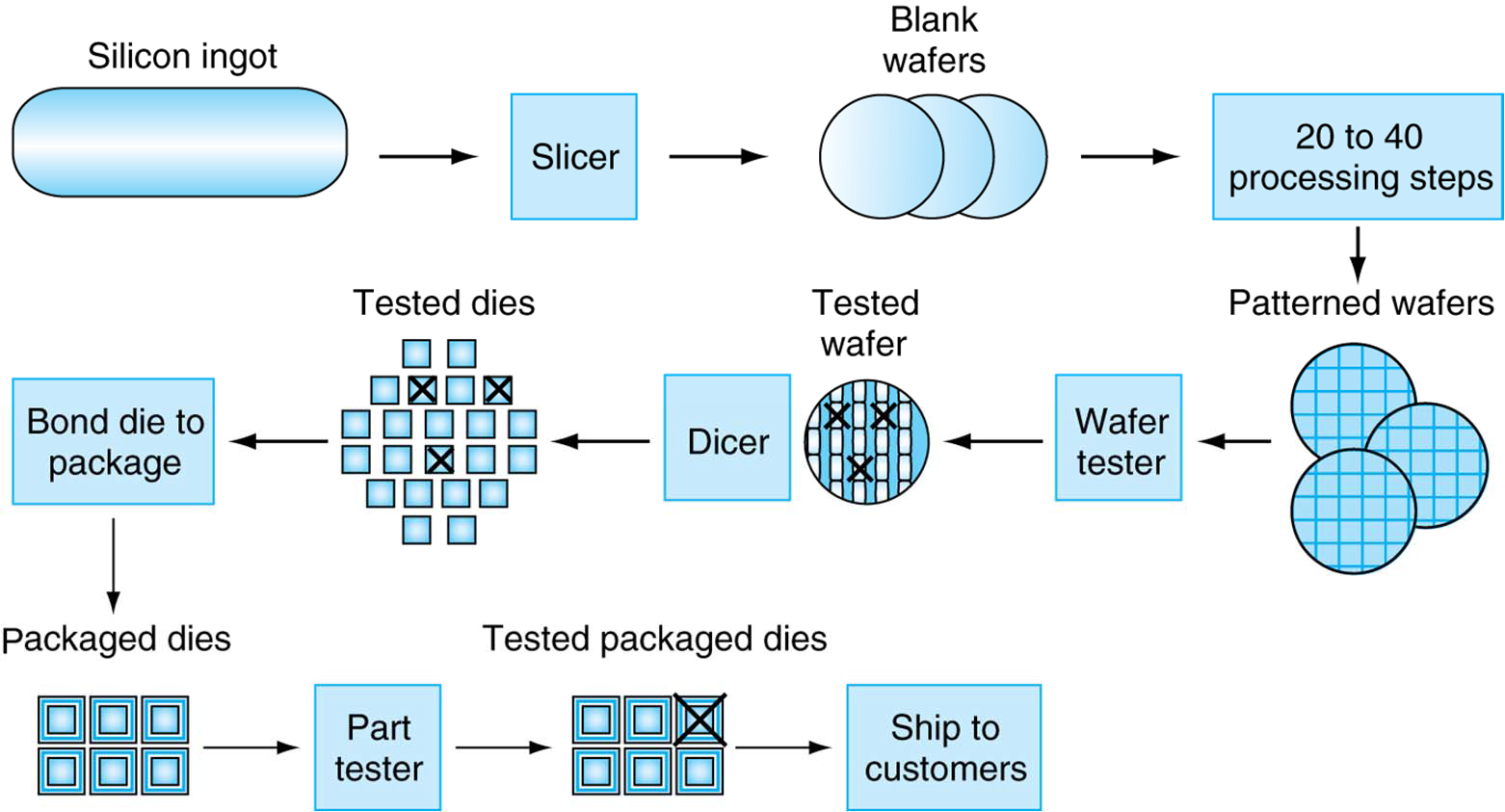

집적 회로(Intergrated Circuit, IC)를 만드는 과정



실리콘 웨이퍼에 패턴을 입히고, 거기에 칩을 새김

※Yield(수율): 웨이퍼당 동작하는 기판의 비율

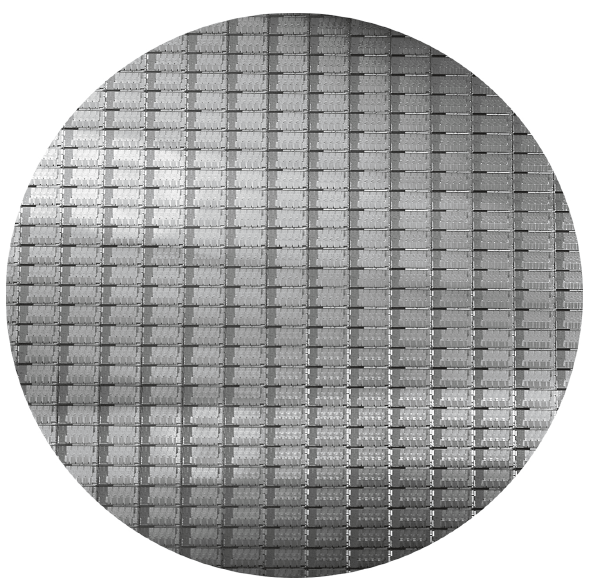

※Intel Core i7 Wafer는,

　300mm wafer에 280개의 칩이 있고, 32nm 공정으로 새겨짐.

　각 칩은 20.7*10.5mm.



---

<1.6 - Performance(성능)>







Defining Performance

어떤 것을 기준으로 성능이 좋다고 말할 수 있는가?

어떻게 정의하느냐에 따라 달라질 수 있음.







Response Time(응답시간)과 Throughput(처리량)



ㆁResponse Time(응답시간)

　＊하나의 task(작업)을 수행하는데 걸리는 시간

ㆁThroughput(처리량)

　＊단위 시간(unit time)당 얼마나 많은 일(work)을 할 수 있는가

　　ㆍe.g., tasks/transactions/... per hour

ㆁ응답시간과 처리량은 무엇에 영향을 받는가

　＊processor를 더 빠른 것으로 교체하면?

　＊더 많은 processor를 배치하면?

　　ㆍ같은 종류의 processor를 더 많이 배치해도

　　　하나의 작업을 따로 나눠서 하진 않으므로

　　　Response Time은 줄어들지 않지만,

　　　같은 시간에 더 많은 일은 할 수 있을테니 Throughput은 늘어남.

　　ㆍ일반적으로 Response Time을 줄이면 Throughput도 늘어나지만,

　　　Throughput을 늘린다고 Response Time도 줄어드는 것은 아님.

ㆁ우선 응답시간에 초점을 맞춰서 보자..







상대적인 성능(Relative Performance)

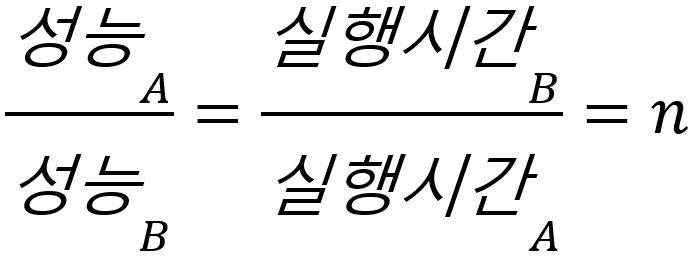

＊성능의 정의 = 1/실행시간

＊"A가 B보다 n배 더 빠르다"라는 것은,

＊예시: 프로그램이 돌아가는데 걸리는 시간

　ㆍA는 10초, B는 15초

　ㆍExecution Time B / Execution Time A = 15s/10s = 1.5

　ㆍ즉, A는 B보다 1.5배 더 빠르다.







실행시간 측정(Measuring Execution Time)



ㆁElapsed Time(경과 시간)

　＊모든 측면에서의 총 응답시간(response time). 어떤 작업의 시작부터 끝까지 총 작업시간.

　　ㆍProcessing, I/O, OS overhead, idle time(유휴 시간) 모두 포함

　＊System performance를 결정하는데 사용됨.

ㆁCPU Time

　＊주어진 일을 처리하는데 걸리는 시간(순수하게 CPU에서 걸리는 시간)

　　ㆍI/O이나 다른 작업을 하는데 사용된 시간을 제외

　＊user CPU time과 system CPU time이 있음

　＊프로그램이 다르면 CPU와 시스템 성능에 대해서도 다르게 영향을 받음

　　(프로그램마다 다르다,

　　 어떤 프로그램은 CPU에 영향을 많이 받을 수도 있고,

　　 어떤 프로그램은 시스템에 영향을 많이 받을 수도 있고..)







CPU Clocking

일정한 속도의 클럭으로 제어되는 디지털 하드웨어의 작동

＊Clock period: 한 클럭 싸이클 기간. rising edge 후 다음 rising edge까지(동일한 행동) 걸리는 시간.

　ㆍ e.g., 250ps = 0.25ns = 250*10^-12 s

＊Clock frequency(rate): 초당 싸이클 수

　ㆍ e.g., 4.0GHz = 4000MHz = 4.0*10^9 Hz



리뷰: Machine Clock Rate



Clock rate(clock cycles per second in MHz or GHz)는 Clock period(Clock cycle time)의 반전이다.

CC = 1/CR

ㆍ10ns CC → 100MHz CR

ㆍ5ns CC → 200MHz CR

ㆍ2ns CC → 500MHz CR

ㆍ1ns CC → 1GHz CR

ㆍ500ps(0.5ns) CC → 2GHz CR

ㆍ250ps CC → 4GHz CR

ㆍ200ps CC → 5GHz CR

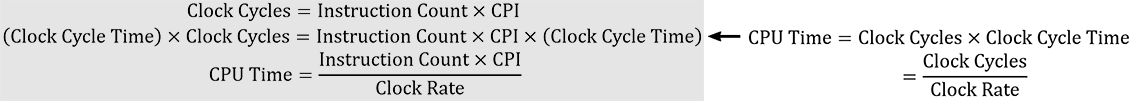

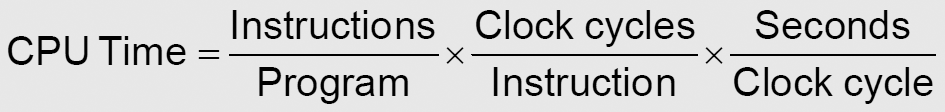

CPU Time

＊성능은 다음으로 향상될 수 있다(CPU Time을 줄이기)

　ㆍclock cycle의 수를 줄이면.

　ㆍclock rate를 증가시키면.

　ㆍ하드웨어 디자이너는 반드시 cycle 수 대비 clock rate를 조절해야한다.

　　(clock rate를 늘렸더니 clock cycle도 덩달아 올라가버린다거나,

　　 clock cycle의 수를 줄였는데 clock rate도 덩달아 줄어든다거나..

　　 중요한건 비율임)



CPU Time 예제



＊컴퓨터 A: 2GHz clock, 10s CPU Time

＊컴퓨터 B를 설계하면서..

　ㆍ6s CPU Time을 목표로

　ㆍ즉, 컴퓨터 A(10s) 보다 빠르도록 해야하는데,

　　B의 clock cycles는 A의 clock cycles의 1.2배이다.

＊컴퓨터 B의 clock은 얼마나 빠르게 해야할까?







Instruction Count와 CPI

ㆁ프로그램의 Instruction 수(Instruction Count) 란?

　＊프로그램, ISA(Instruction set Architecture)와 컴파일러 등에 의해 결정됨

ㆁinstruction 당 평균 cycle 수 (Average cycles per instruction, CPI)

　＊CPU 하드웨어에 의해 결정됨(CPU가 어떻게 구성되어지고 만들어져 있는지에 따라)

　＊만약 instruction이 다르다면, CPI도 다름

　　ㆍinstruction이 섞여있으면, 평균 CPI를 산출해야 함



CPI 예제 1



ㆍ컴퓨터 A: Cycle Time = 250ps, CPI = 2.0

ㆍ컴퓨터 B: Cycle Time = 500ps, CPI = 1.2

ㆍ동일한 ISA (→같은 Instruction Count임)

ㆍ어떤 컴퓨터가 빠르며, 얼마나 빠른가?

CPU Time이 적은 A가 더 빠르며, B의 1.2배의 속도.



CPI를 좀 더 자세히



ㆍ만약 instruction의 종류가 다르다면, 다른 cycle의 수를 요구함

ㆍ가중 평균 CPI (weighted average CPI)



CPI 예제 2



＊두 가지 다른 컴파일된 코드 결과를 처리하는데

　아래와 같은 다른 세 종류의 CPU 혼합을 이용하였다.

종류	A	B	C
CPI	1	2	3
결과1에서의 Instruction 수	2	1	2
결과2에서의 Instruction 수	4	1	1

＊결과1: Instruction 총 수 = 5

　ㆍClock Cycles = 2*1 + 1*2 + 2*3 = 10

　ㆍAvg. CPI = 10/5 = 2.0

＊결과2: Instruction 총 수 = 6

　ㆍClock Cycles = 4*1 + 1*2 + 1*3 = 9

　ㆍAvg. CPI = 9/6 = 1.5



총 Instruction의 수는 결과2가 더 많았지만(6>5),

평균 CPI(Clocks per Instruction)는 결과2가 더 작았고, 결과1보다 더 빨리 실행이 될 수 있음.







Performance Summary

＊성능은 다음에 의존한다

　ㆍ알고리듬: IC에 영향, CPI에도 미칠 수도..

　ㆍ프로그래밍 언어:  IC, CPI에 영향

　ㆍ컴파일러: IC, CPI에 영향

　ㆍInstructions set architecture(ISA, 명령어 집합 구조): IC, CPI, Clock Cycle Time에 영향







예제

Op	Freq	CPI_i	Freq * CPI_i
ALU	50%	1	0.5
Load	20%	5	1.0
Store	10%	3	0.3
Branch	20%	2	0.4
			∑ = 2.2

ㆍ더 좋은 데이터 캐시(평균 load time이 2 cycles로 감소된)를 사용하면 장치는 얼마나 더 빨라질 수 있겠는가?

　→Load의 CPI_i가 5에서 2로 줄어들면,

　　Load의 Freq*CPI_i는 0.4가 되고,

　　모든 instruction의 Freq*CPI_i 합은 1.6으로 줄어든다.

　　2.2/1.6 = 1.375로, 기존의 1.375배의 속도가 된다. (37.5% 향상)

ㆍbranch prediction을 이용하여 branch time에서 한 cycle을 단축해보면 성능이 어떻게 될 것인가?

　→Branch의 CPI_i가 2에서 1로 줄어들면,

　　Branch의 Freq*CPI_i는 0.2가 되고,

　　모든 instruction의 Freq*CPI_i 합은 2로 줄어든다.

　　2.2/2 = 1.1로, 기존의 1.1배의 속도가 된다. (10% 향상)

ㆍ두 개의 ALU 명령이 동시에 실행될 수 있다면 어떻게 될 것인가?

　→ALU의 CPI_i가 1에서 0.5로 줄어들면,

　　ALU의 Freq*CPI_i는 0.25가 되고,

　　모든 instruction의 Freq*CPI_i 합은 1.95로 줄어든다.

　　2.2/1.95 = 1.1282로, 기존의 1.1282배의 속도가 된다. (12.82% 향상)







잠깐복습

Clock period의 정의는?

→Duration of a clock cycle.

　Clock period ≡ Clock Cycle Time = 1 / Clock Rate



---

<1.7 The Power Wall>







※컴퓨터 구조 과목에서 Wall이란 단어를 두 군데에서 사용하는데,

　한 군데가 Power, 한 군데가 Memory.







Power(전력)의 발전양상

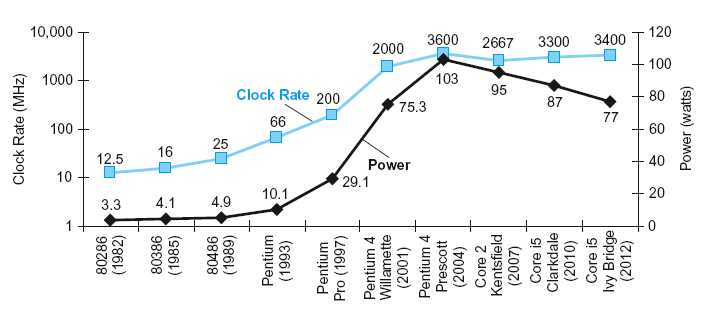

Intel x86 마이크로프로세서의 25년간 8세대 과정에서 Clock Rate(푸른색)와 Power(검은색)의 변화

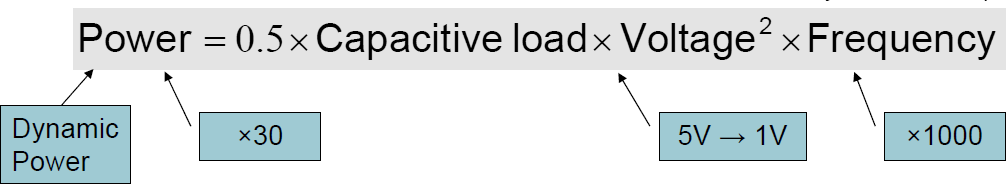

＊집적회로에서의 CMOS

　ㆍCMOS의 첫 에너지 소비는 동적 에너지로, clock frequency마다 on-off, off-on으로 스위치 방식으로 제어된다.

그래프의 기간동안 전력소모는 약 30배 증가했으며, 전압은 5V에서 1V로, 주기는 약 1000배 빨라짐.

전압의 사용을 5V에서 1V로 낮추었기 때문에,

주기가 1000배나 빨라졌어도 전력소모는 약 30배 정도로 밖에 증가하지 않음.

반대로, 전력 소모를 더 이상 늘리지 않으려고 해서 Clock Rate의 성장 역시 멈춘 것으로 볼 수도 있음. (다음에 연속)







Reducing Power

전력소모를 줄여보자

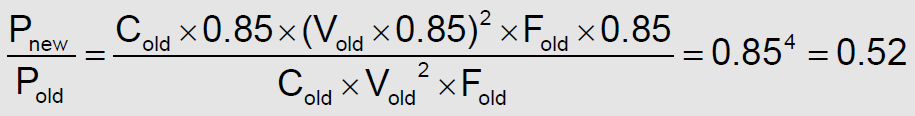

＊새로운 CPU가 있다고 가정해보자

　ㆍ기존 CPU보다 85%의 capacitive load

　ㆍ15%의 voltage 감소와 15%의 frequency 감소 (기존 CPU의 85% voltage, frequency)

＊The Power wall

　ㆍ그러나.. 더 이상 전압(voltage)을 감소시킬 순 없음..

　ㆍ더 이상의 열(heat)을 잡을 수 없음(더 발열량이 늘어나면 안 됨)..

　　(전력소모가 많으면 열이 많이 발생함.. 전력소모는 늘어나선 안 되는데, 성능(frequency=clock rate)은 늘리고 싶고, voltage는 줄일 수 없고..)

＊그러면 다른 방식으로는 성능을 향상시킬 수 없을까?

　→Multi-core



---

<1.8 - The Sea Change: The Switch from Uniprocessors to Multiprocessors>

단일 프로세서에서 멀티프로세서로의 전환으로 흘러가고 있음

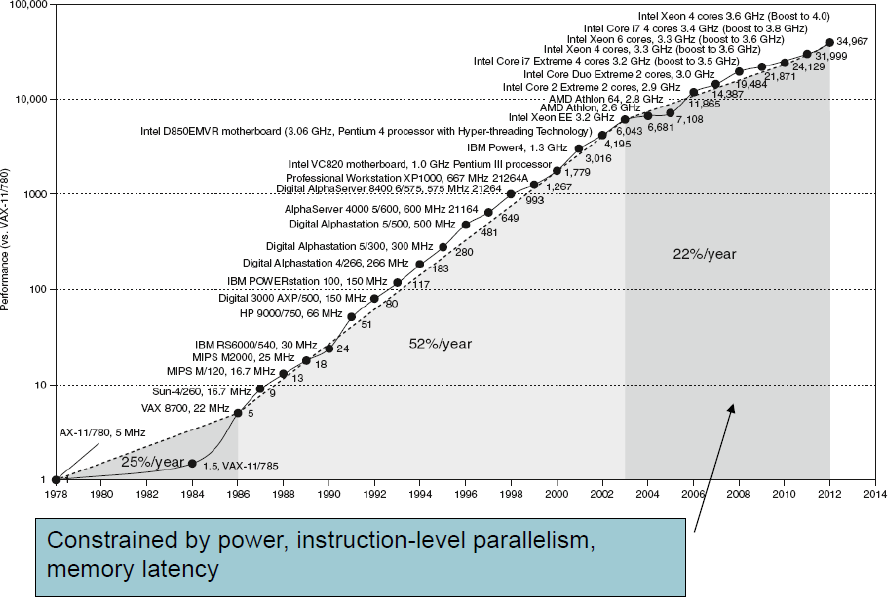

Uniprocessor Performance 단일 프로세서(Single-core) 성능

성능 증가는 계속 이루어지지만,

매년 52%의 성능 증가를 보였으나, 2003년을 기점으로 매년 22%의 성능 증가로 증가율은 떨어짐.

전력소모, instruction 수준의 병렬처리, 메모리 지연 등에 의한 제한이 성능 증가를 더디게 만들었음.







Multiprocessors



ㆁMulticore microprocessors

　＊칩 안에 여러 개의 processor를 탑재. multicore.



ㆁmulticore를 통한 성능향상을 보려면, parallel 프로그래밍이 필요함

　(기존의 sequencial 프로그래밍으로는 multicore 환경에서의 이점(성능 향상)이 없음.

　 즉, 기존의 프로그램을 바꾸어야..)

　＊난관(Hard to do)

　　ㆍ성능을 위해 프로그래머가 일일이 parallel 프로그래밍을 해야함 (아래 등을 다 신경쓰면 기존(sequencial)보다 10배나 어려울 것 같음)

　　ㆍLoad balancing. 다수의 프로세서가 비슷한 양의 일을 나눠서 해야 효율적인데, 이 밸런스를 맞추는게..

　　ㆍcommunication과 synchronization 최적화

　↕

　※instruction 수준의 parallism(하드웨어가 알아서 명령을 동시에 실행)과 비교하면..

　　ㆍ하드웨어가 알아서 다수의 명령을 동시에 처리함

　　ㆍ프로그래머는 딱히 신경쓰지 않아도 됨



---

<1.9 - Real Stuff: Benchmarking the Intel Core i7>







SPEC CPU Benchmark



ㆁ성능 측정에 사용되는 프로그램

　＊실제 workload(작업량)만한 작업을 시켜서..



ㆁStandard Performance Evaluation Corp (SPEC)

　＊1988년 설립, 컴퓨터(CPU, I/O, Web, ...)에 대한 성능 벤치마크의 "표준화 된 세트를 생산, 확립, 유지 및 보증"하는 미국 비영리 단체.

https://en.wikipedia.org/wiki/Standard_Performance_Evaluation_Corporation



ㆁSPEC CPU2006

　＊선택한 여러 프로그램들을 실행하는데 총 경과된 시간

　　ㆍCPU에 집중된 프로그램들로, I/O는 무시할만한 수준으로 하여, CPU performance에 초점

　　　(측정 자체가 CPU benchmark를 위한 CPU2006이니..)

　＊기준머신에 대하여 정규화 (기존에 기준으로 잡은 머신에 비해 얼마나 향상되었나를 보여줌)

　＊성능비(performance ratio)들의 기하 평균(geometric mean)으로 요약됨

　　ㆍCINT2006(integer)과 CFP2006(floating-point)

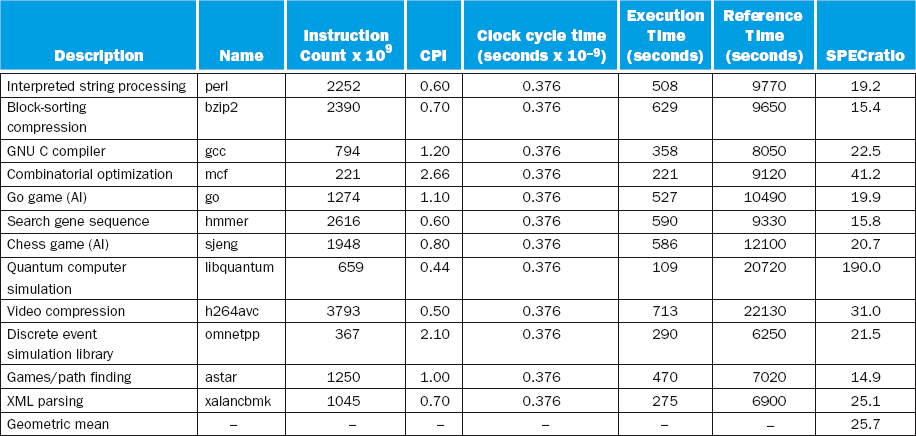

Intel core i7 920의 CINT2006







SPEC Power Benchmark



＊다른 workload 수준들에서의 Server의 전력 소모

　ㆍPerformance: Throughput(처리량)으로 측정됨. 초당 수행한 단위 작업의 수로 측정됨.

　　ssj_ops는, server side Java operations per second.

　ㆍPower: Watts(W) (=J/s)

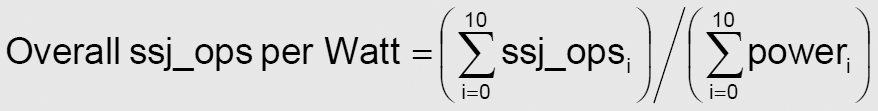

ssj_ops/W = server side Java operations per second per watt

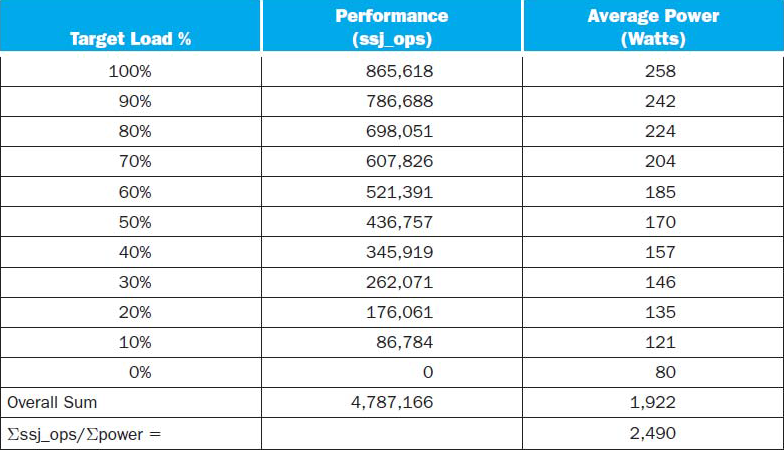

Xeon X5650의 SPEC power_ssj2008

ssj_ops / W의 단위가 클 수록,

전력 대비 많은 작업을 수행한 것이므로 클 수록 성능이 좋은 것(전력 효율).



---

<1.10 - Fallacies and Pitfalls>







Pitfall: Amdahl's Law

함정: Amdahl's Law (암달의 법칙)

https://ko.wikipedia.org/wiki/%EC%95%94%EB%8B%AC%EC%9D%98_%EB%B2%95%EC%B9%99

https://en.wikipedia.org/wiki/Amdahl%27s_law



＊컴퓨터의 어떤 부분을 향상시키면, 전체적인 성능에서도 비례적인 향상을 기대할 수 있다.

　ㆍ어떤 시스템을 개선하여

　　전체 작업 중 P%의 부분에서 S배의 성능이 향상되었을 때,

　　전체 시스템에서 최대 성능 향상은 위와 같다.

　ㆍ개선 후의 실행시간 = (개선에 의해 영향을 받는 실행 시간 / 성능 향상 비율) + 영향을 받지 않는 실행 시간

　　즉, 시스템의 한 부분의 성능을 향상시키면,

　　전체 시스템의 성능 향상은 해당 시스템이 차지하는 비율에 비례해서만큼만 향상된다.



＊예제: 전체 100초 중 곱 연산은 80초가 소요됨

　ㆍ곱 연산 성능을 얼마나 향상시켜야 전체 성능이 5배로 증가할 수 있을 것인가?

　　→ 20s = 80s / n + 20s?? 불가능!!

　ㆍ곱 연산의 성능 향상만으로는 20s까지(5배까지) 증가시킬 순 없다..



＊추론: 일반적인 경우(부분)을 빠르게 하면 전체적으로 빨라진다.

　시스템의 성능 향상을 하고자 하면,

　시스템에서 가장 많은 부분을 차지하는 부분을 향상시키는 것이 바람직하다.







Fallacy: Low Power at Idle

착오: 유휴 상태에선 저전력인가??



＊위의 Power benchmark에서..

　ㆍ100% load: 258W

　ㆍ50% load: 170W (66% - 258W에 비해서)

　ㆍ10% load: 121W (47% - 258W에 비해서)

　→10%의 load임에도 전력소모는 10%가 아닌 47%나 사용함.

　　load와 전력소모는 비례하진 않음.



＊Google data center

　ㆍ보통 10% ~ 50% load

　ㆍ100% load가 되는 때는 전체 시간 중 1%도 안 될 정도로 거의 없음

　→load는 10% ~ 50%라도 전력 소모는 적지 않을 것.



＊프로세서를 설계할 때 load에 비례한 전력 소모가 이뤄질 수 있도록 하는 것이 이상적.

　(하지만 어려운 일. 기술의 발전이나 설계자의 숙제라고 할까..)







Fitfall: MIPS as a Peformance Metric

함정: 성능 지표로서의 MIPS

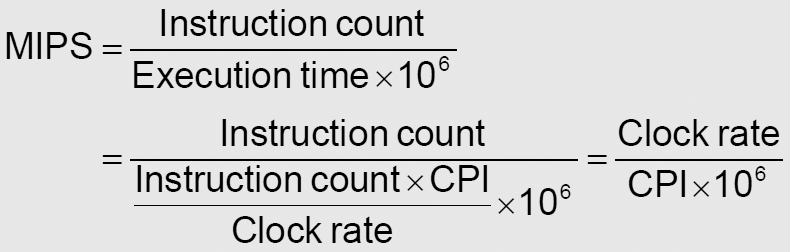

ㆁMIPS: Millions of Instructions per second (초당 몇백만개의 instruction들을 실행하는가)

　예전에 성능의 지표로 쓰이기도 했으나, MIPS는 많은 오해를 불러올 수도 있음..

　＊다음의 맹점이 있다.

　　ㆍ컴퓨터마다 ISA(명령 집합 구조)는 다름

　　ㆍinstruction마다 복잡도가 다름.

　　　어떤 명령은 한 cycle이지만, 어떤 명령은 여러 cycles..

　　　즉, 명령마다 CPI가 다름.

MIPS는 CPI에 반비례(영향을 받음)



　＊같은 CPU에서도 프로그램에 따라 CPI는 달라진다.

　　(CPI는 CPU에 의해서도 달라지지만, 프로그램에 의해서도 달라진다.)



　→즉, MIPS는 하드웨어의 성능측정 단위라고 하기 어려움.

　　앞서 본 SPEC의 Benchmark를 사용하는 것이 더 정확함.



---

<1.11 - Concluding Remarks>







Concluding Remarks 끝맺으며



＊Performance/cost는 증가하고 있다

　ㆍ기술의 발전으로.. (Moore's Law)



＊추상화의 계층적인 층 구조

　ㆍ하드웨어, 소프트웨어 양 쪽 측면 모두



＊Instruction set architecture(ISA, 명령 집합 구조)

　ㆍ하드웨어/소프트웨어 사이의 데이터/명령 교환(interface)



＊Execution time: 성능 측정에 최고의 도구



＊Power(전력소모)는 줄이는 데 한계가 있으며, 성능 향상에 제한을 주는 요소이다.

　ㆍ그러므로 이제 성능 향상을 위해 parallelism을 사용



---

＊CPU Time = Instruction Count * CPI * Clock Cycle Time



＊성능(Performance)는 실행시간(Execution Time)에 반비례.

　ㆍ성능_A / 성능_B = 실행시간_B / 실행시간_A
